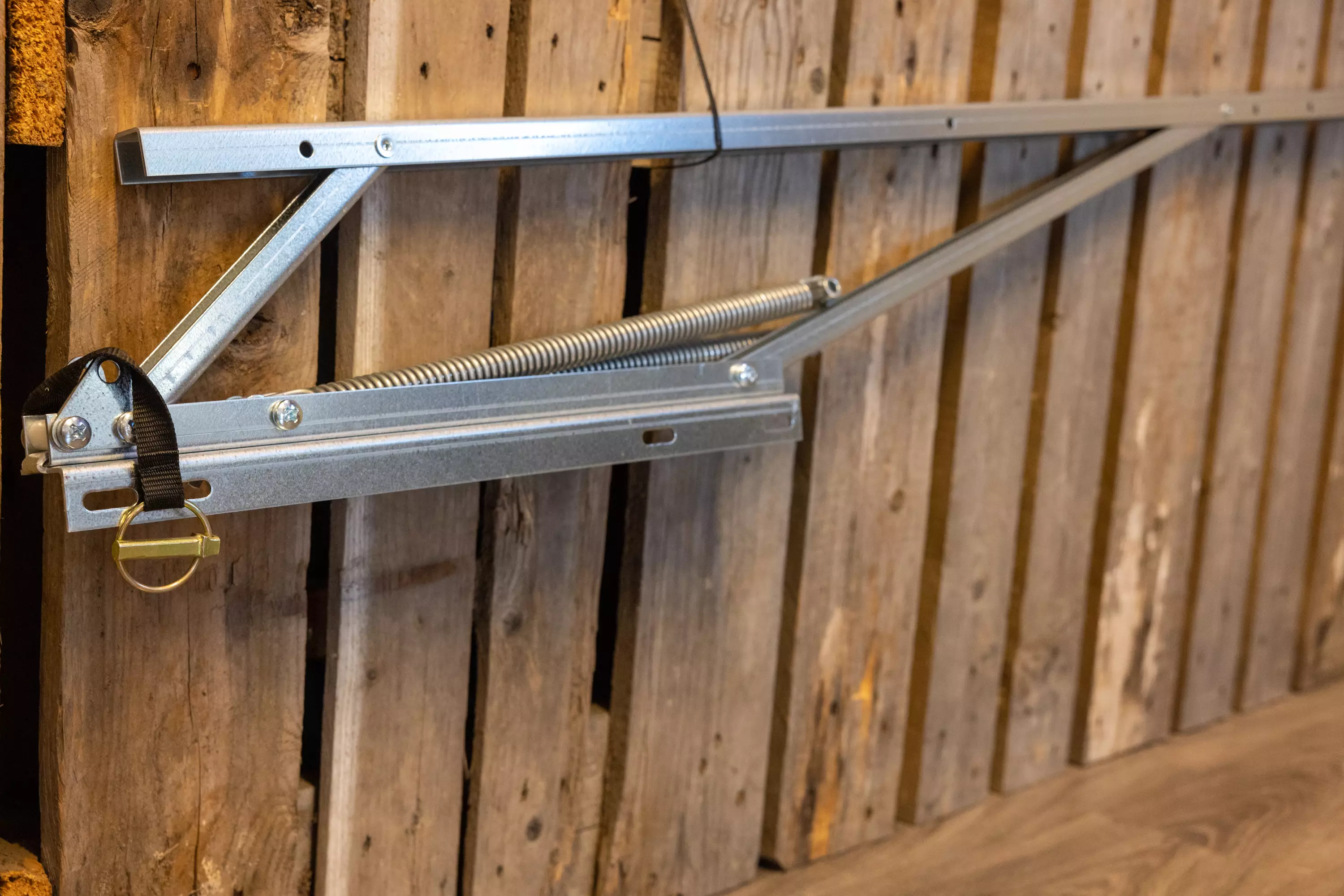

JAXAL KUOMUN SARANASARJA L180

Jaxal kuomun saranasarja L180. Uusi malli.

1 jousi puolta kohden.

Kuomun pituudelle noin 250-300cm.
300cm 125cm korkealle Klikkaa tämä malli.

Sarja sisältää 2 kpl täydellisiä saranoita.
Mukana täydellinen asennusarja pultteineen, muttereineen, kahva, lukitussalvat, tiivistenauha ja ohje.

Uudemman mallinen Jaxal saranasarja jossa U-malliset välipuut. Vanhassa mallissa pyöreä putki.
Uusi malli tuli vuonna 2022.

Havainnekuvassa 2 jousinen versio L182

Reikien mitoitukseen katso kuvat.
Tee ensin saranasarjan yläosan Jousen kiinnitysreikä kuomuun. Tällöin tulee saranasarja oikeaan kohtaan kuomuun. Tämän jälkeen kuomuun muut reiät saranasarjan kiinnitysreikien mukaan.
Asenna saranasarja ensin kuomuun kiinni suoraan kuomun mukaisesti ja tämän jälkeen kuomu paikoilleen. Tämän jälkeen kärryn laitaan tulevat reiät. Nosta saranasarjan alaosaa ylöspäin, niin että on suorassa kärryn laidan mukaisesti. Merkkaa reikien paikat laitaan ja poraa reiät laitaan. Alaosan kiinnitys laitaan. Tämän jälkeen vasta kaikki muut mukana tulevat tarvikkeet kiinni kuomuun, tiivisteet, salvat.

Mitat Jousen kiinnitysreiälle kuomuun.
Kuomun etureunasta 81.5cm ja korkeus 3.5cm kuomun vaakatasossa olevasta osasta. Katso kuvat.
