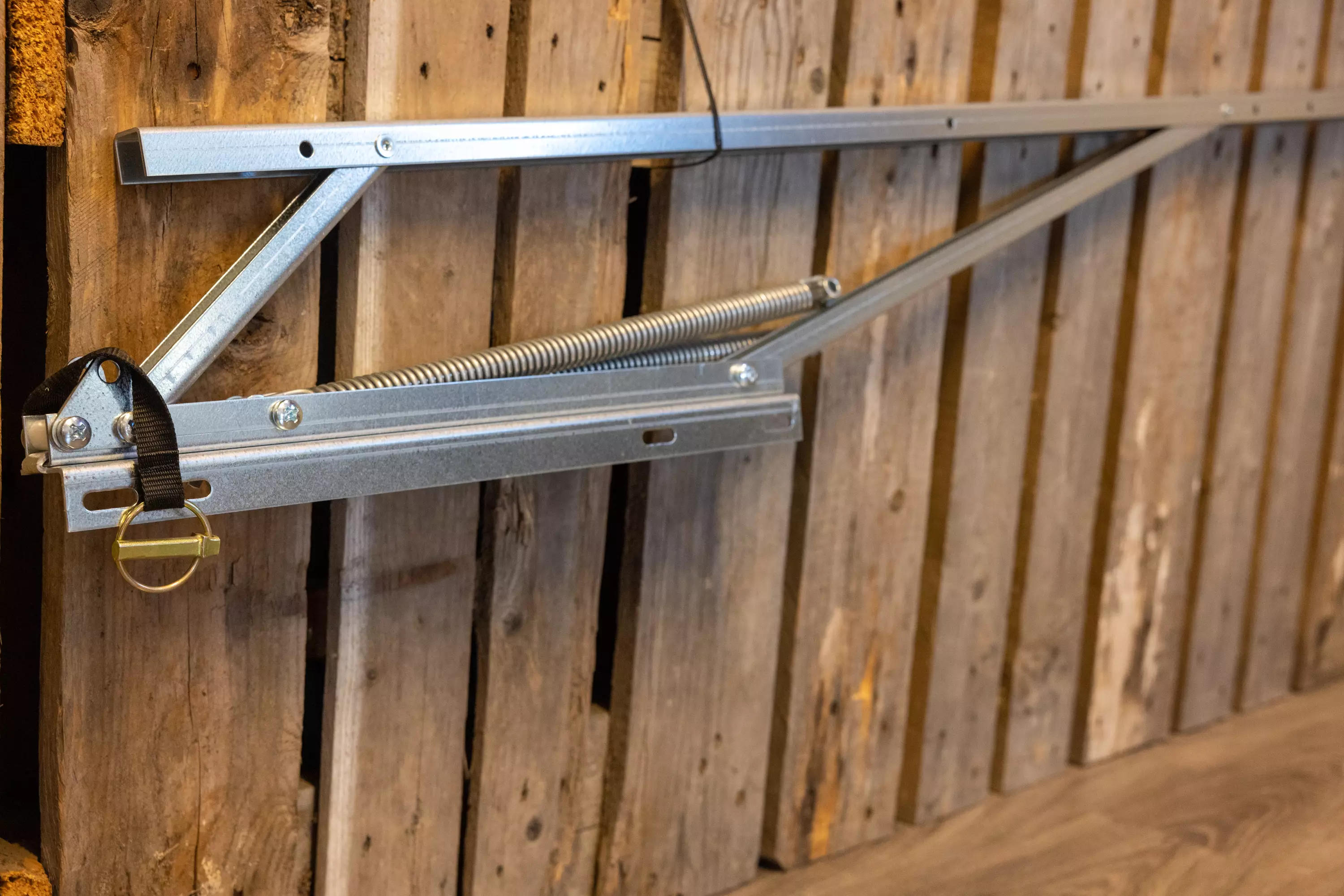

Jaxal kuomun saranasarja L192. Uusi malli.
3 jousta puolta kohden.
Kuomun pituudelle noin 365-400cm.
Sarja sisältää 2 kpl täydellisiä saranoita.
Mukana täydellinen asennussarja pultteineen, muttereineen, kahva, lukitussalvat, tiivistenauha ja ohje.
Uudemman mallin Jaxal saranasarja jossa U-malliset välipuut. Vanhassa mallissa pyöreä putki.
Uusi malli tuli vuonna 2022.
Havainnekuvassa 2 jousinen L182.
Reikien mitoitukseen katso kuvat.
Tee ensin saranasarjan yläosan Jousen kiinnitysreikä kuomuun. Tällöin tulee saranasarja oikeaan kohtaan kuomuun. Tämän jälkeen kuomuun muut reiät saranasarjan kiinnitysreikien mukaan.
Asenna saranasarja ensin kuomuun kiinni suoraan kuomun mukaisesti ja tämän jälkeen kuomu paikoilleen. Tämän jälkeen kärryn laitaan tulevat reiät. Nosta saranasarjan alaosaa ylöspäin, niin että on suorassa kärryn laidan mukaisesti. Merkkaa reikien paikat laitaan ja poraa reiät laitaan. Alaosan kiinnitys laitaan. Tämän jälkeen vasta kaikki muut mukana tulevat tarvikkeet kiinni kuomuun, tiivisteet, salvat.
Mitat Jousen kiinnitysreiälle kuomuun.
Kuomun etureunasta 81.5cm ja korkeus 3.5cm kuomun vaakatasossa olevasta osasta. Katso kuvat.
